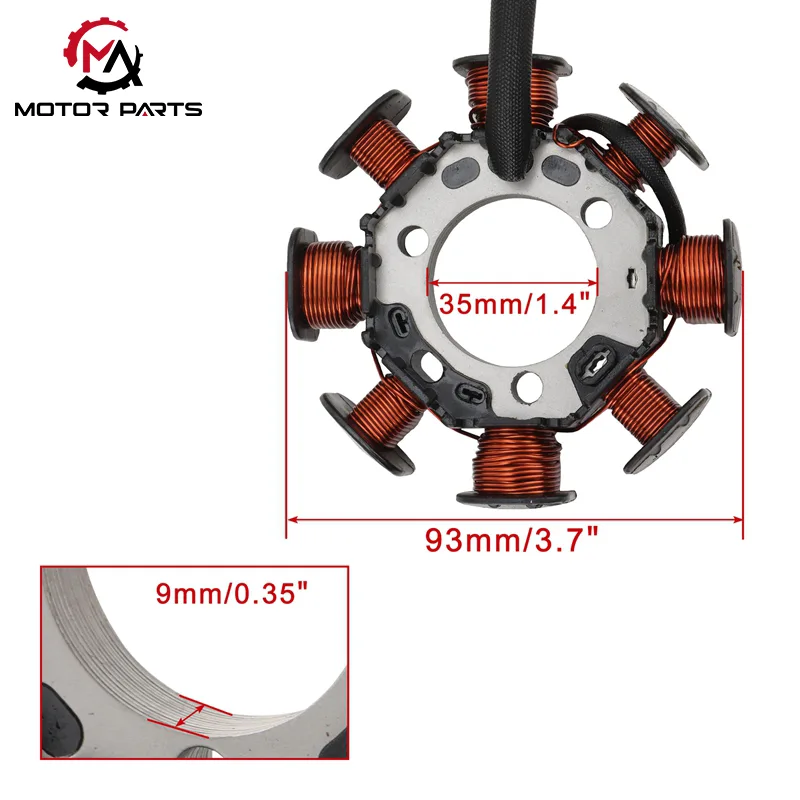

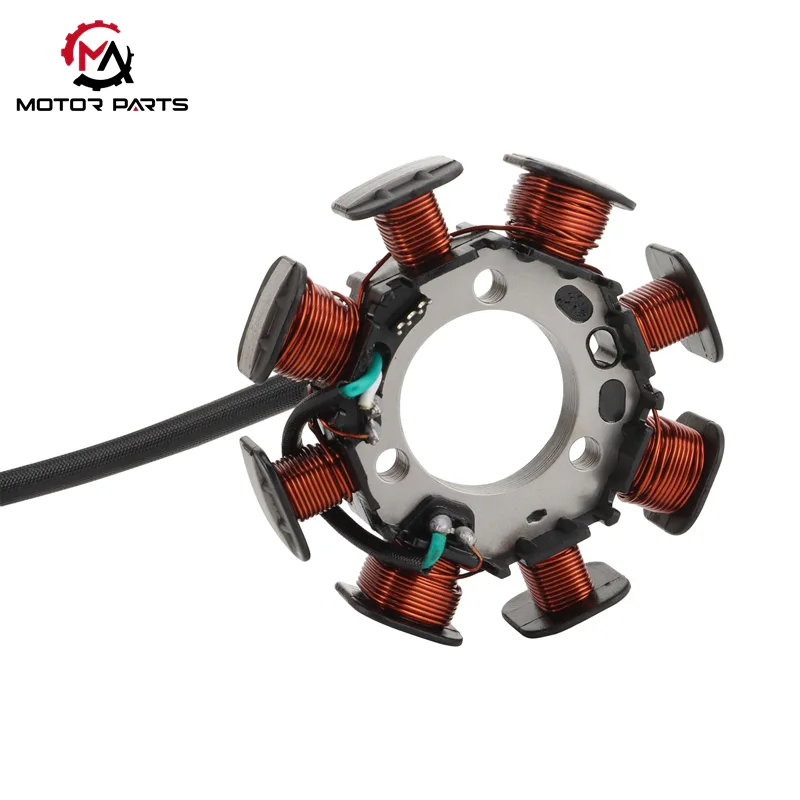

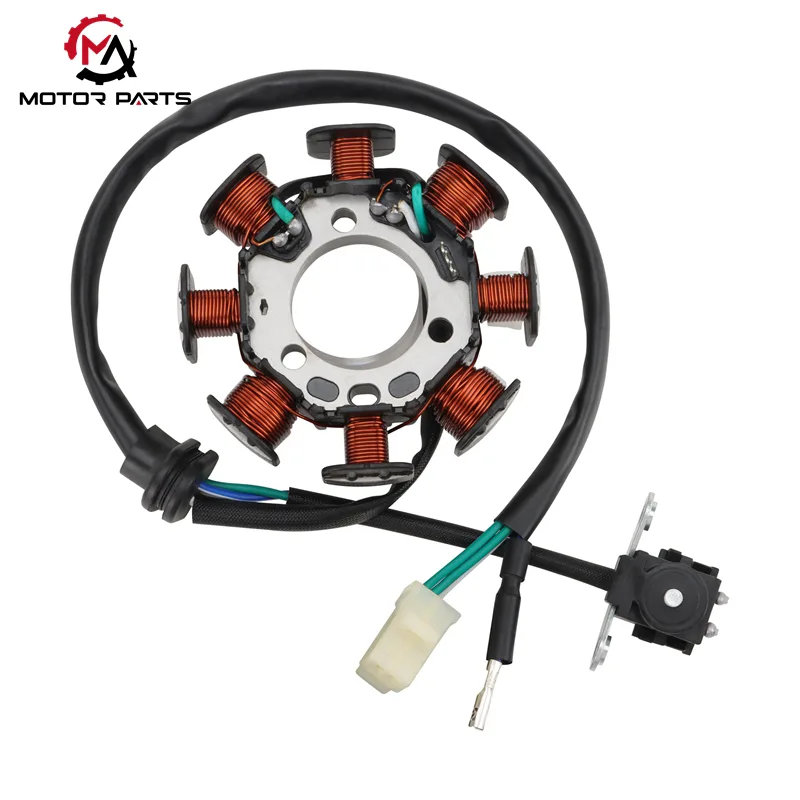

CRF150F మోటార్ సైకిల్ మాగ్నెటో కాయిల్

CRF150F మోటార్‌సైకిల్ మాగ్నెటో కాయిల్ అనేది ఒక క్లాసిక్ ఎంట్రీ-లెవల్ ఆఫ్-రోడ్ మోటార్‌సైకిల్, మరియు దాని సింగిల్-ఫేజ్ 8-పోల్ మాగ్నెటో కాయిల్ వాహనం యొక్క పవర్ సిస్టమ్‌కు కోర్గా పనిచేస్తుంది. మాక్స్ ట్రేడింగ్ ద్వారా తయారు చేయబడిన ఈ ఖచ్చితమైన భాగం మోటార్‌సైకిల్ యొక్క మొత్తం ఎలక్ట్రికల్ సిస్టమ్‌కు పవర్ సోర్స్ మాత్రమే కాకుండా కఠినమైన ఆఫ్-రోడ్ పరిస్థితుల్లో వాహనం యొక్క స్థిరమైన ఆపరేషన్‌కు కీలకమైన హామీ. ఇది నమ్మదగిన వాటర్‌ప్రూఫ్, డస్ట్‌ప్రూఫ్ మరియు వేర్-రెసిస్టెంట్ లక్షణాలతో ఆఫ్-రోడ్ ఔత్సాహికుల అధిక మన్నిక మరియు పనితీరు డిమాండ్‌లను తీర్చడానికి రూపొందించబడింది.

1. స్ట్రక్చర్ కంపోజిషన్

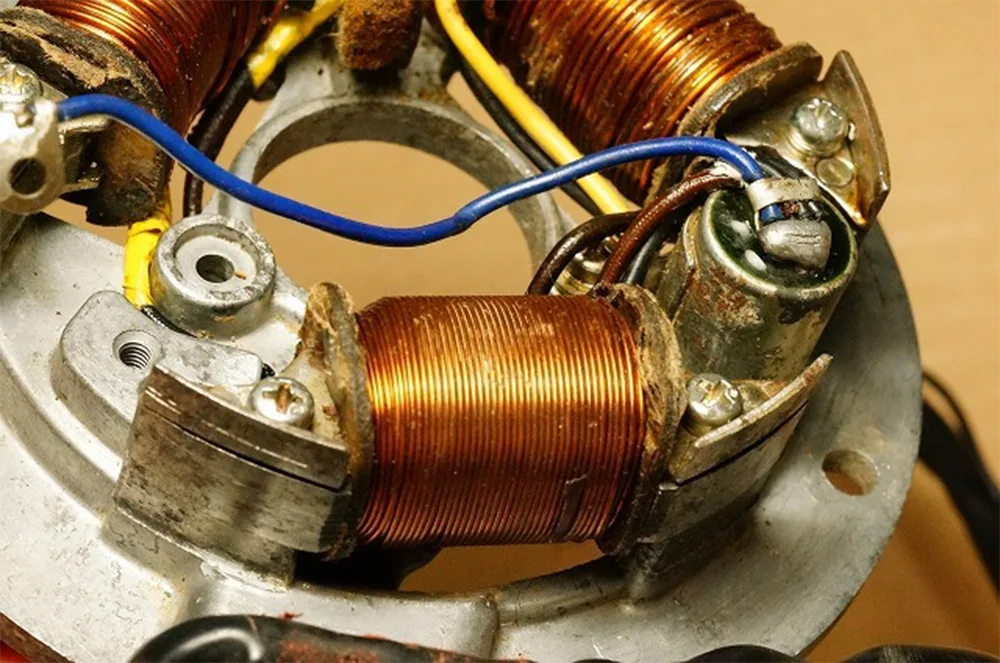

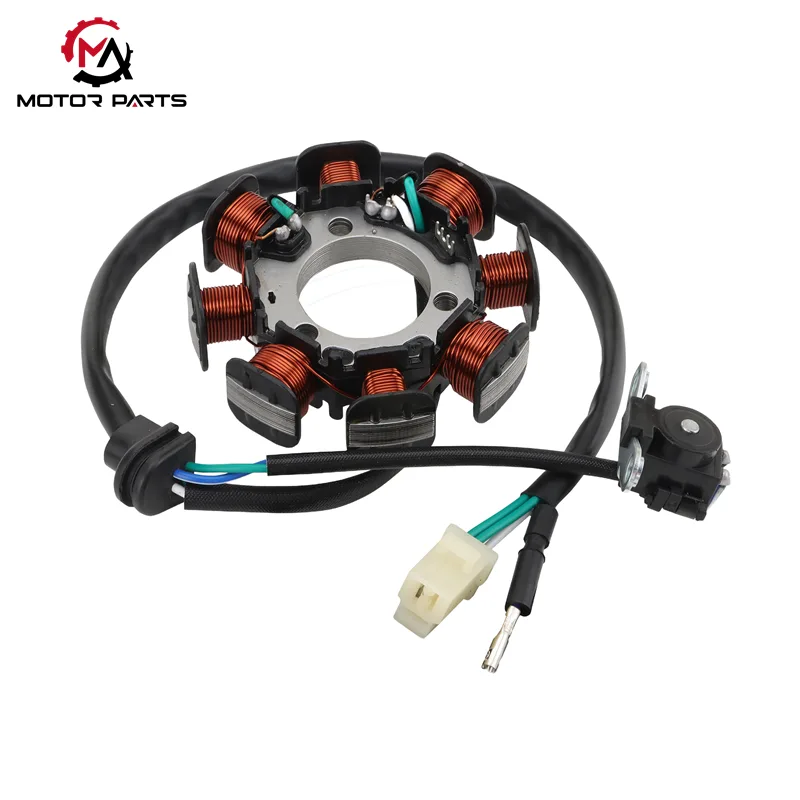

మాగ్నెటో కాయిల్ మూడు కోర్ మాడ్యూల్స్‌తో కూడి ఉంటుంది: స్టేటర్ కాయిల్ అసెంబ్లీ, రోటర్ మాగ్నెటిక్ స్టీల్ కాంపోనెంట్ మరియు టెర్మినల్ మాడ్యూల్, ప్రతి ఒక్కటి కఠినమైన పదార్థ ఎంపిక మరియు నిర్మాణ రూపకల్పనతో ఉంటాయి.

2. పని సూత్రం

CRF150F మోటార్‌సైకిల్ మాగ్నెటో కాయిల్ యొక్క ఆపరేషన్ ఫెరడే యొక్క విద్యుదయస్కాంత ప్రేరణ యొక్క చట్టంపై ఆధారపడి ఉంటుంది. ఇంజిన్ నడుస్తున్నప్పుడు, క్రాంక్ షాఫ్ట్ రోటర్ అయస్కాంతాన్ని అధిక వేగంతో తిరిగేలా చేస్తుంది, ఇది డైనమిక్ ఆల్టర్నేటింగ్ అయస్కాంత క్షేత్రాన్ని ఏర్పరుస్తుంది. స్టేటర్ కాయిల్ సమూహం ఆల్టర్నేటింగ్ కరెంట్‌ను ఉత్పత్తి చేయడానికి అయస్కాంత క్షేత్ర రేఖలను కట్ చేస్తుంది, ఇది మోటార్‌సైకిల్ యొక్క ఎలక్ట్రికల్ భాగాల సమన్వయ పనిని గ్రహించడానికి ఇగ్నిషన్, ఛార్జింగ్ మరియు టైమింగ్ సిస్టమ్‌లకు పంపిణీ చేయబడుతుంది.

2.1 ఇగ్నిషన్ సిస్టమ్ వర్కింగ్ ప్రిన్సిపల్

వోల్టేజ్ బూస్ట్ ప్రిన్సిపల్: ఇగ్నిషన్ కాయిల్ స్టెప్-అప్ ట్రాన్స్‌ఫార్మర్‌గా పనిచేస్తుంది. ఇది మాగ్నెటో ద్వారా తక్కువ-వోల్టేజ్ AC అవుట్‌పుట్‌ను 20,000V కంటే ఎక్కువ తక్షణ హై-వోల్టేజ్ కరెంట్‌గా ప్రేరేపించడానికి ప్రాథమిక కాయిల్ మలుపుల నిష్పత్తిని (సాధారణంగా ≥ 1:100) ఉపయోగిస్తుంది.

జ్వలన నియంత్రణ ప్రక్రియ: అధిక-వోల్టేజ్ కరెంట్ CDI (కెపాసిటర్ డిశ్చార్జ్ ఇగ్నిషన్) ఇగ్నైటర్‌కు ప్రసారం చేయబడుతుంది, ఇక్కడ అది శక్తి నిల్వ కెపాసిటర్ ద్వారా నిల్వ చేయబడుతుంది మరియు విడుదల చేయడానికి ప్రేరేపించబడుతుంది.

దహన హామీ: ఇంజిన్ యొక్క కంప్రెషన్ స్ట్రోక్ చివరిలో బలమైన జ్వలన స్పార్క్‌లను ఉత్పత్తి చేయడానికి, ఇంధన మిశ్రమం యొక్క పూర్తి దహనాన్ని నిర్ధారిస్తుంది మరియు మోటార్‌సైకిల్‌కు తగినంత శక్తిని అందించడానికి ఇగ్నైటర్ స్పార్క్ ప్లగ్‌ను ఖచ్చితంగా నియంత్రిస్తుంది.

2.2 ఛార్జింగ్ & పవర్ సప్లై సిస్టమ్ వర్కింగ్ ప్రిన్సిపల్

AC/DC మార్పిడి: ఛార్జింగ్ కాయిల్ ద్వారా AC వేవ్‌ఫార్మ్ అవుట్‌పుట్ సంక్లిష్టంగా ఉంటుంది మరియు రెక్టిఫైయర్ రెగ్యులేటర్ ద్వారా డైరెక్ట్ కరెంట్‌గా మార్చాలి. ఆధునిక రెక్టిఫైయర్‌లు ఫిల్టర్ కెపాసిటర్‌లు మరియు స్మూటింగ్ సర్క్యూట్‌లతో కలిపి ఫుల్-వేవ్ బ్రిడ్జ్ రెక్టిఫైయర్ సర్క్యూట్‌లను అవలంబిస్తాయి.

స్థిరమైన వోల్టేజ్ అవుట్‌పుట్: మార్చబడిన పల్సేటింగ్ డైరెక్ట్ కరెంట్ స్థిరమైన 12V అవుట్‌పుట్‌గా ఆప్టిమైజ్ చేయబడింది, ఇది రెండు ప్రధాన విధులను గ్రహించగలదు:

12V లీడ్-యాసిడ్/లిథియం బ్యాటరీ ప్యాక్‌ల కోసం స్థిరమైన-వోల్టేజ్ మరియు కరెంట్-పరిమితం చేసే ఛార్జింగ్‌ను అందించండి;

హెడ్‌లైట్‌లు (35W-55W), టెయిల్‌లైట్‌లు మరియు ఇన్‌స్ట్రుమెంట్ బ్యాక్‌లైట్‌లు వంటి ఆన్-బోర్డ్ ఎలక్ట్రికల్ పరికరాల కోసం నిరంతర శక్తిని సరఫరా చేయండి.

2.3 ఇగ్నిషన్ టైమింగ్ సిస్టమ్ వర్కింగ్ ప్రిన్సిపల్

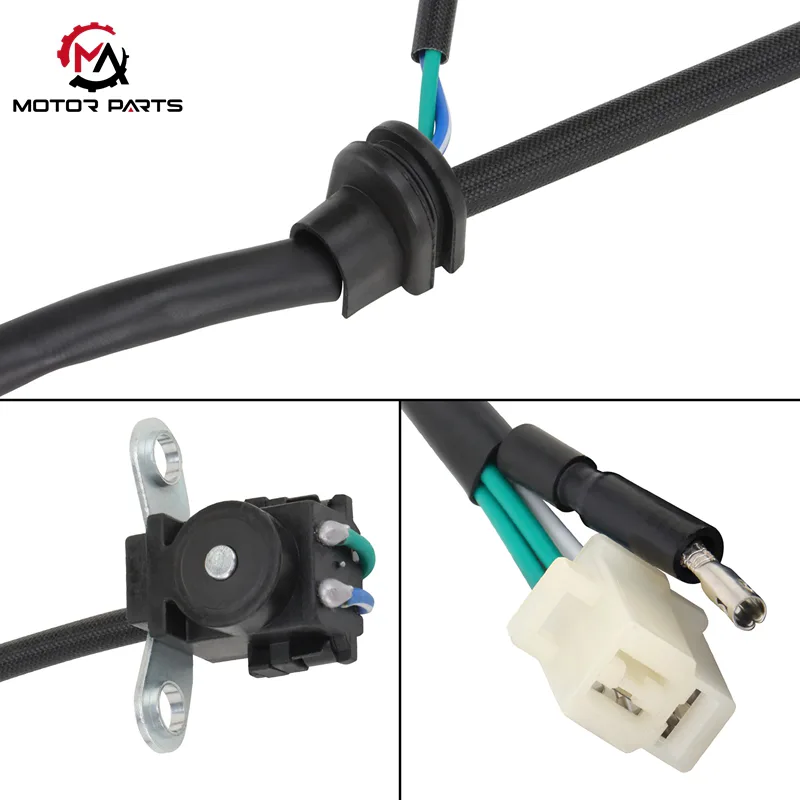

సిగ్నల్ సేకరణ: ట్రిగ్గర్ కాయిల్ మాగ్నెటో యొక్క "టైమ్ కంట్రోలర్" వలె పనిచేస్తుంది. ఇది రోటర్‌పై ప్రత్యేక ప్రోట్రూషన్‌లు లేదా స్లాట్‌లను గ్రహిస్తుంది, మాగ్నెటిక్ ఫ్లక్స్ మార్పును ఎలక్ట్రికల్ సిగ్నల్‌లుగా మారుస్తుంది (హాల్ సెన్సార్‌లు లేదా విద్యుదయస్కాంత ప్రేరణ సూత్రాల ద్వారా గ్రహించబడుతుంది).

టైమింగ్ కంట్రోల్: వేవ్‌ఫార్మ్ షేపింగ్ తర్వాత, ఎలక్ట్రికల్ సిగ్నల్ ఇగ్నైటర్ యొక్క ట్రిగ్గర్ టైమింగ్‌ను ఖచ్చితంగా నియంత్రిస్తుంది. CRF150F యొక్క ఫోర్-స్ట్రోక్ ఇంజిన్ కోసం, పిస్టన్ టాప్ డెడ్ సెంటర్ (BTDC)కి చేరుకోవడానికి ముందు క్రాంక్ షాఫ్ట్ కోణం 18°-22° ఉన్నప్పుడు ట్రిగ్గర్ సిగ్నల్ సాధారణంగా పంపబడుతుంది. ఈ టైమింగ్ జ్వలన శక్తి మరియు పిస్టన్ కదలికల మధ్య సరైన సరిపోలికను నిర్ధారిస్తుంది, ఇంజిన్ సామర్థ్యం మరియు పవర్ అవుట్‌పుట్‌ను పెంచుతుంది.

3. ఆఫ్-రోడ్ దృశ్యాల కోసం ప్రధాన ప్రయోజనాలు

కఠినమైన పర్యావరణ అనుకూలత: IP65 వాటర్‌ప్రూఫ్ మరియు డస్ట్‌ప్రూఫ్ రేటింగ్, ఆయిల్-రెసిస్టెంట్ మరియు వేర్-రెసిస్టెంట్ వైర్ జీను, బురద, మురికి మరియు ఎగుడుదిగుడుగా ఉన్న రహదారి పరిస్థితులను తట్టుకోగలదు.

స్థిరమైన పవర్ అవుట్‌పుట్: హై-ప్రెసిషన్ మాగ్నెటిక్ ఫీల్డ్ డిజైన్ మరియు రెక్టిఫైయర్ రెగ్యులేటర్ సిస్టమ్ స్థిరమైన 12V విద్యుత్ సరఫరాను నిర్ధారిస్తుంది, వోల్టేజ్ హెచ్చుతగ్గుల వల్ల కలిగే ఎలక్ట్రికల్ కాంపోనెంట్ వైఫల్యాన్ని నివారిస్తుంది.

ఖచ్చితమైన ఇగ్నిషన్ టైమింగ్: ట్రిగ్గర్ కాయిల్ మరియు రోటర్ పొజిషనింగ్ స్ట్రక్చర్ మధ్య సహకారం ఖచ్చితమైన జ్వలన సమయాన్ని నిర్ధారిస్తుంది, ఇంధన దహన సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు విద్యుత్ నష్టాన్ని తగ్గిస్తుంది.

ఈ మాడ్యులర్ ఇంటిగ్రేటెడ్ డిజైన్ స్టేటర్ కోర్ మరియు రోటర్ అయస్కాంత క్షేత్రాన్ని పంచుకోవడం ద్వారా సాంప్రదాయ స్వతంత్ర జ్వలన, ఛార్జింగ్ మరియు ట్రిగ్గరింగ్ యూనిట్‌లను అనుసంధానిస్తుంది. స్ప్లిట్ స్ట్రక్చర్‌తో పోలిస్తే, ఇది కనెక్ట్ చేసే లైన్‌లలో 30% కంటే ఎక్కువ తగ్గిస్తుంది, ఆఫ్-రోడ్ ఎగుడుదిగుడుగా ఉండే వాతావరణంలో వదులుగా లేదా తడిగా ఉండే లైన్‌ల వల్ల సంభవించే వైఫల్యాల సంభావ్యతను గణనీయంగా తగ్గిస్తుంది. అదే సమయంలో, ఇది విద్యుత్ ఉత్పాదక సామర్థ్యాన్ని 15% -20% మెరుగుపరుస్తుంది, విపరీతమైన రహదారి పరిస్థితుల్లో నమ్మదగిన ఆపరేషన్ కోసం శక్తి హామీని అందిస్తుంది.

ఉత్పత్తి పరామితి:

మాక్స్ ట్రేడింగ్ ఎల్లప్పుడూ కాలంతో పాటు పురోగమిస్తోంది

మోటార్‌సైకిల్ విద్యుదీకరణ మరియు తెలివితేటల ధోరణిని అనుసరించి, మాక్స్ ట్రేడింగ్ యొక్క CRF150F మోటార్‌సైకిల్ మాగ్నెటో కాయిల్ సాంకేతిక ఆవిష్కరణను సాధించింది: కొన్ని నమూనాలు తెలివైన వోల్టేజ్ స్థిరత్వం నియంత్రణ చిప్‌లు మరియు తప్పు హెచ్చరిక మాడ్యూళ్ళతో అమర్చబడి ఉంటాయి. నిజ-సమయ డైనమిక్ మానిటరింగ్ సిస్టమ్‌ల ద్వారా, అవి కాయిల్ ఓవర్‌లోడ్ మరియు వేడెక్కడం వంటి అసాధారణ పని పరిస్థితులను ఖచ్చితంగా సంగ్రహిస్తాయి, మిల్లీసెకన్లలో క్రియాశీల రక్షణ విధానాలను ప్రేరేపిస్తాయి, తప్పు ప్రసరణను ప్రభావవంతంగా వేరు చేస్తాయి మరియు వాహనం యొక్క విద్యుత్ వ్యవస్థ యొక్క భద్రతను సమగ్రంగా రక్షిస్తాయి. ఈ సమయంలో, అత్యుత్తమ అనుకూలత డిజైన్‌తో, ఇది మోటార్‌సైకిల్ ఎలక్ట్రానిక్ ఫ్యూయల్ ఇంజెక్షన్ సిస్టమ్ (EFI) మరియు ఇంటెలిజెంట్ డ్యాష్‌బోర్డ్‌లో సంపూర్ణంగా సరిపోతుంది, కొత్త ఎనర్జీ వాహనాలు మరియు హై-ఎండ్ ఇంటెలిజెంట్ మోటార్‌సైకిళ్ల కోసం స్థిరమైన మరియు నమ్మదగిన పవర్ సొల్యూషన్‌లను అందిస్తుంది, ఇది పరిశ్రమలో తెలివైన అప్‌గ్రేడ్ కోసం ప్రాధాన్య అంశంగా మారింది.
